DE型脹緊套

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

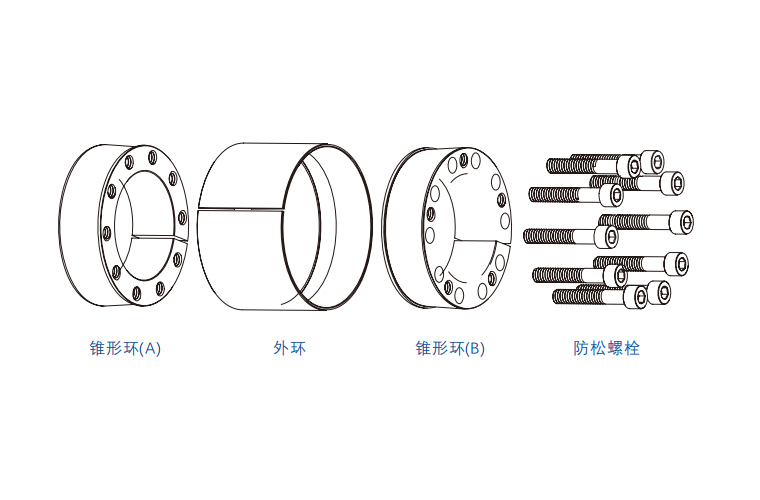

結構形式
組裝例
選型要素

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍?？梢杂靡粋€D系列脹緊套代替兩個B型脹緊套從而降低使?成本。

D系列脹緊套具有自動定心、同軸度好的特征，輪轂內孔和軸面均為直面，不用特意加工導向面，可節約大量加工時間和費用。

裝卸方便，其連接不需要鍵，省去了鍵加工、壓裝、熱裝等繁瑣的?作。

精度高、能力強其聯結作用通過脹緊套、輪轂和軸之間產生的壓緊力和摩擦力實現，可用于重載和大扭矩傳動聯結。

適用軸徑：Φ25-Φ220(mm)

額定傳動扭矩：70-1580kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

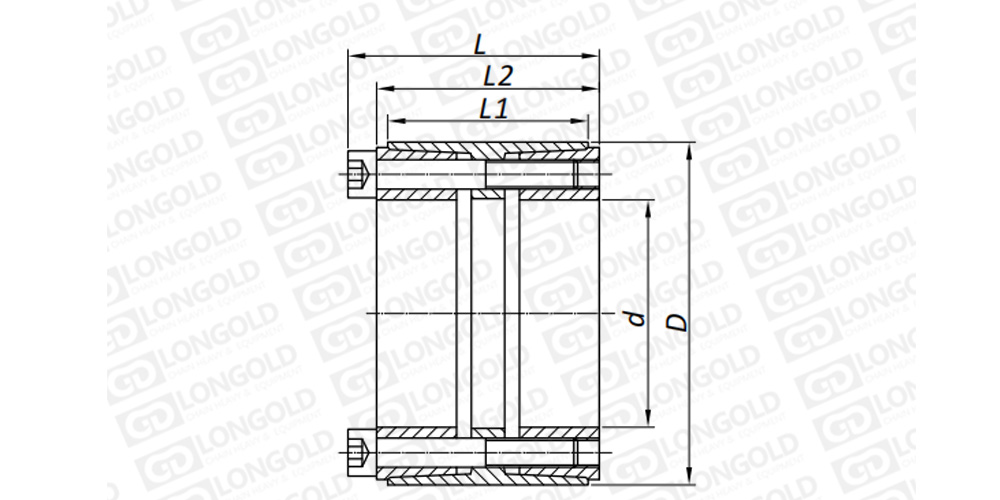

■產品結構詳見如上圖

上圖為DE型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘	參考重量
	基本尺寸				額定負荷				螺釘
	L1	L2	L		軸向力	轉矩			擰緊力矩
φd×φD	L1	L2	L		Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL25x50DE	32	40	46	M6x6	70	0.73	250	130	17	1.28
PL28x55DE	32	40	46	M6x6	70	0.82	220	120	17	1.35
PL30x55DE	32	40	46	M6x6	70	0.9	210	120	17	1.47
PL35x60DE	44	54	60	M6x7	80	1.22	150	90	17	1.55
PL38x65DE	44	54	60	M6x10	130	2.26	240	120	17	1.58
PL40x65DE	44	54	60	M6x10	130	2.39	230	140	17	1.68
PL42x75DE	44	54	60	M8x7	130	2.51	220	120	41	1.76
PL45x75DE	44	54	60	M8x7	130	2.69	200	120	41	1.85
PL48x80DF	56	64	72	M8x8	150	3.27	220	130	41	1.96
PL50x80DE	56	64	72	M8x8	150	3.41	170	110	41	2.04
PL55x85DE	56	64	72	M8x9	170	4.22	170	110	41	2.15
PL60x90DE	56	64	72	M8x10	180	5.11	170	120	41	2.25
PL65x95DE	56	64	72	M8x10	190	5.54	160	110	41	2.39
PL70x110DE	70	78	88	M10x10	310	10.15	200	130	83	2.48
PL75x115DE	70	78	88	M10x10	320	10.88	190	120	83	2.62
PL80x120DE	70	78	88	M10x12	340	12.76	190	130	83	2.76
PL85x125DE	70	78	88	M10x12	380	14.8	200	140	83	2.9
PL90x130DE	70	78	88	M10x12	380	15.65	190	130	83	3.04
PL95x135DE	70	78	88	M10x12	380	16.53	180	130	83	3.17
PL100x145DE	90	100	112	M12x12	510	23.25	180	120	145	5.44
PL110x155DE	90	100	112	M12x12	530	28.01	170	130	145	6
PL120x165DE	90	100	112	M12x14	650	35.51	190	140	145	6.88
PL130x180DE	104	116	130	M14x12	770	45.13	180	130	230	8.88
PL140x190DE	104	116	130	M14x14	870	56.7	190	140	230	9.44
PL150x200DE	104	116	130	M14x16	940	65.1	190	140	230	10.08
PL160x210DE	104	116	130	M14x16	1000	74.05	190	150	230	10.72
PL170x225DE	134	148	164	M16x14	1220	95.25	170	130	355	15.68
PL180x235DE	134	148	164	M16x16	1290	108.05	170	130	355	16.48
PL190x250DE	134	148	164	M16x16	1360	121.65	170	130	355	19.04
PL200x260DE	134	148	164	M16x16	1370	128.06	160	130	355	19.92
PL220x285DE	134	148	164	M16x18	1580	158.48	170	130	355	23.68

型號表示例

PL	25	×	50	DE
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）DE型脹緊套

安裝與拆卸

安裝脹緊聯結套

將脹緊聯結結擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩，正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。

軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸脹緊聯結套

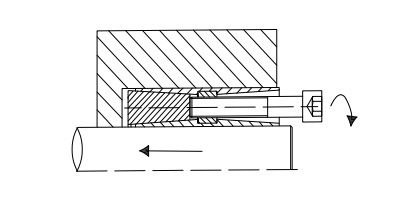

拆卸脹緊套時，先將全部壓緊螺釘松開并取下，然后將拆卸螺釘擰?錐度A?相應的拆卸螺紋孔內，

依次擰緊加壓逐步將A?錐度套與內外環分離。

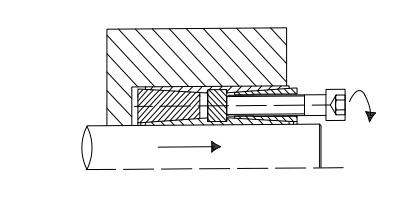

在取下A?錐度套后，再將拆卸螺釘擰?中間拆卸環上相應的拆卸螺紋孔內，依次擰緊加壓，

逐步將B?錐度套從另?端與內、外分離，完成以上兩個步驟后，就可以?便的拆下D型脹緊聯結套。
